중성 와이어의 중요성

International Electric Code (IEC)에 따라지면이 보호 지구 (PE), 중립은 n입니다.

단일 단계 주택 공급에서 중립 와이어의 사용은 무엇입니까?? [복제하다]

Neurtal 와이어가 전원의 전류에 대한 반환 경로를 제공한다는 것을 알고 있습니다. 그러나 그 중성 와이어도 부하와 소스 사이의 어딘가에지면에 연결되어 있습니다. 내 질문은 : 왜 세 와이어를 사용하여 중립 및 그라운드를 사용하는지입니다? 대신 우리는 중립과 접지가 결합되면서 동일한 작업을 수행하는 두 개의 전선을 생중계하고 접지 할 수 있습니다. 또 다른 질문 : 다른 지역의 두 가지 근거가 같은 잠재력을 가지고 있습니까?? 잠재력이 다르면 부하와 공급에 대한 공통 참조로 중립을 사용하는 이유입니다?
2020 년 6 월 19 일 17:24에 물었다
51 5 5 청동 배지
2020 년 6 월 19 일 17:34
$ \ begingroup $ $는 많은 유형의 플러그가 뒤집을 수 있음을 참고합니다. 거꾸로 연결하여 라이브 및 중립을 교환 할 수 있습니다. 그러나지면은 결코 뒤집을 수 없습니다 $ \ endgroup $
2020 년 6 월 19 일 23:03

3 답변 3

$ \ begingroup $
전형적인 북미 주택 배선에서는 지상 및 중립이 패널에 다시 묶여 있으며 도로로드에도 묶여 있습니다. 그럼에도 불구하고 중립 및 지상 전선은 다른 임무를 수행합니다
– 중립은 반환 전류를 운반합니다. 단일 레그 피드 (2 와이어 플러그와 같은)에 항상 필요합니다.) 2- 레그 피드가 불균형 전류를 운반하는 것은 선택 사항입니다. 아래에 대한 자세한 내용.
– 지면은 결함의 경우에만 전류를 운반합니다. 그것은 패널로 돌아가는 줄-섀시의 경로를 제공하여 전기 충격의 가능성을 방지하거나 감소시킵니다.
정상 120V/240V 배선에서 중립 및 접지가 어떻게 사용되는지에 대한 예 :
– 2-Prong 120V 리셉터클 : L1 및 중립; 모든 반환은 중립적입니다
– 3-Prong 120V Receptacle : L1, 중립,지면; 모든 반환은 중립적입니다
– 3-Prong 240V 건조기 아울렛 : L1, L2, 중립; 중립은 120V 불균형 반환을 운반합니다 (e.g., 건조기 모터)
– 4-Prong 240V 출구 : L1, L2, 중립,지면; 중립은 120V 불균형 반환을 운반합니다 (e.g., 건조기 모터)
– 3 와이어 240V 오븐 피드 : L1, L2, Ground : 하중이 균형을 이루어 중립이 필요하지 않습니다.
2020 년 6 월 19 일 20:53에 응답했습니다
해킹 적 핵 타스타적
48.6K 2 2 금 배지 45 45은 배지 134 134 청동 배지
$ \ begingroup $
세 와이어를 사용하는 이유는 무엇입니까??
두 개의 전선 만 있으면 장비의 금속 부분 인 “접지”에 중립을 사용해야합니다. 나는 밥솥, 냉장고, 하이파이, 철 등을 생각하고 있습니다..
내부 라이브 와이어 브레이크가 예기치 않게 기기 금속 케이스에 닿으면 퓨즈를 흐르고 날려 버릴 수있는 중요한 “지구”전류가 필요하므로 위험한 상황이 드러나기 때문에이 작업을 수행합니다.
그러나 두 개의 전선 만 있으면 생방송과 중립이 문제를 교환하면 그렇지 않을 것입니다 자체 재검토하고 장비의 경우와 접촉하는 사람에게는 매우 위험합니다. 장비는 작동하는 것처럼 보이지만 케이스의 노출 된 금속 부분이 라이브 잠재력에 있기 때문에 매우 위험합니다.
세 번째 와이어 (특히 접지 와이어)를 사용하면 플러그에 배선이 엉망이되어 살아있는 경우 중립적 인 경우 세 번째 지구 와이어는 여전히 케이스의 노출 된 금속 부분에 연결되어 안전 문제가 없습니다. 모든 경우 장비는 여전히 올바르게 작동하지만 여전히 안전합니다.
중립과 지구가 실수로 교환 된 경우 노출 된 금속 부품에 잘못 연결된 중립선이 여전히 노출 된 금속 부품 및 안전성이 보존 될 수 있기 때문에 실제 안전 문제는 없습니다.
살아 있고 지구가 엉망이된다면, 중립과 살아있는 곳과 연결된 중립과 지구로 작동 할 수 없기 때문에 이것은 자체 드러나는 결함입니다. 좋지는 않지만 자체 재사용이며 비교적 안전합니다. 물론 RCD (Rederal Current Devices)와 같은 현대식 기즈모는 라이브에 부적절하게 연결된 노출 된 금속 부품이 RCD를 여행 할 것입니다.
가장 먼저 안전에 관한 것입니다.

중성 와이어의 중요성

이 기사에서는 중성선이 무엇인지, 전기 설치에서의 중요성에 대해 논의합시다. 우리가 집의 전기 설치를 보면, 우리는 일반적으로 두 개의 코어 케이블 코어가 있습니다- 하나는 위상용이고 다른 하나는 중립을 위해. 위상 케이블, 하중 및 중립 케이블 사이의 현재 흐름.

또한 안전을 위해, 현재 흐름이 흐르지 않아야하는지지면이라고하는 세 번째 케이블이 설치되어 있지만 위상 케이블이 손상되어 섀시와 접촉하여 사람들을 통과하지 않는 경우 안전한 경로입니다.

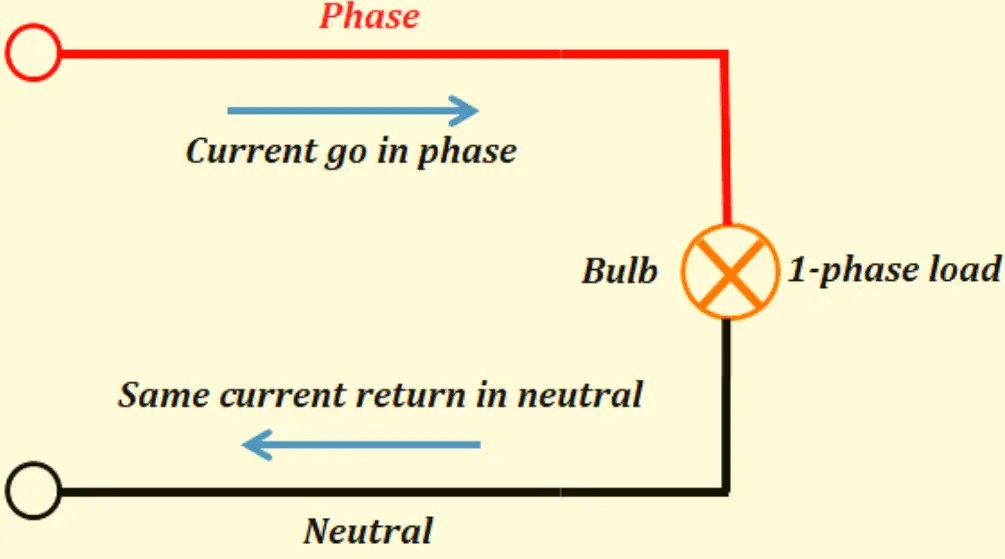

중성 와이어는 전류가 반환을 허용하고 단일 상 회로를 통해 순환하는 전류의 리턴 도체 역할을하는 것입니다. 예 : 전구가 위상에만 연결된 경우 전자가 순환 할 수 있도록 중립이 없으므로 작동 할 수 없습니다.
전기 시스템에서, “중립선” 제조 사양이 아닌 기능입니다.
중립이라는 용어는 하나 이상의 단계를 갖는 교대 전압 분포 시스템의 일부로 사용된다는 사실과 관련이 있습니다. 이 경우 하나의 케이블에는 고정 전압 (제로)이 있으며 두 번째 케이블에는이 케이블에 관한 가변 전압 (또는 위상)이 있습니다.
예를 들어, 5에서 220 볼트

중성 와이어의 중요성

International Electric Code (IEC)에 따라지면이 보호 지구 (PE), 중립은 n입니다.

단일 단계 주택 공급에서 중립 와이어의 사용은 무엇입니까?? [복제하다]

Neurtal 와이어가 전원의 전류에 대한 반환 경로를 제공한다는 것을 알고 있습니다. 그러나 그 중성 와이어도 부하와 소스 사이의 어딘가에지면에 연결되어 있습니다. 내 질문은 : 왜 세 와이어를 사용하여 중립 및 그라운드를 사용하는지입니다? 대신 우리는 중립과 접지가 결합되면서 동일한 작업을 수행하는 두 개의 전선을 생중계하고 접지 할 수 있습니다. 또 다른 질문 : 다른 지역의 두 가지 근거가 같은 잠재력을 가지고 있습니까?? 잠재력이 다르면 부하와 공급에 대한 공통 참조로 중립을 사용하는 이유입니다?

2020 년 6 월 19 일 17:24에 물었다

51 5 5 청동 배지

2020 년 6 월 19 일 17:34

\ $ \ begingroup \ $ 참고 많은 유형의 플러그가 가역적이라는 점입니다. 하지만지면은 결코 가역적이지 않습니다 \ $ \ endgroup \ $

2020 년 6 월 19 일 23:03

3 답변 3

\ $ \ begingroup \ $

전형적인 북미 주택 배선에서는 지상 및 중립이 패널에 다시 묶여 있으며 도로로드에도 묶여 있습니다. 그럼에도 불구하고 중립 및 지상 전선은 다른 임무를 수행합니다

• 중립은 반환 전류를 운반합니다. 단일 레그 피드 (2 와이어 플러그와 같은)에 항상 필요합니다.) 2- 레그 피드가 불균형 전류를 운반하는 것은 선택 사항입니다. 아래에 대한 자세한 내용.
• 지면은 결함의 경우에만 전류를 운반합니다. 그것은 패널로 돌아가는 줄-섀시의 경로를 제공하여 전기 충격의 가능성을 방지하거나 감소시킵니다.

정상 120V/240V 배선에서 중립 및 접지가 어떻게 사용되는지에 대한 예 :

• 2-Prong 120V 리셉터클 : L1 및 중립; 모든 반환은 중립적입니다
• 3-Prong 120V Receptacle : L1, 중립,지면; 모든 반환은 중립적입니다
• 3-Prong 240V 건조기 아울렛 : L1, L2, 중립; 중립은 120V 불균형 반환을 운반합니다 (e.g., 건조기 모터)
• 4-Prong 240V 출구 : L1, L2, 중립,지면; 중립은 120V 불균형 반환을 운반합니다 (e.g., 건조기 모터)
• 3 와이어 240V 오븐 피드 : L1, L2, Ground : 하중이 균형을 이루어 중립이 필요하지 않습니다.

2020 년 6 월 19 일 20:53에 응답했습니다

해킹 적 핵 타스타적

48.6K 2 2 금 배지 45 45은 배지 134 134 청동 배지

\ $ \ begingroup \ $

세 와이어를 사용하는 이유는 무엇입니까??

두 개의 전선 만 있으면 장비의 금속 부분 인 “접지”에 중립을 사용해야합니다. 나는 밥솥, 냉장고, 하이파이, 철 등을 생각하고 있습니다..

내부 라이브 와이어 브레이크가 예기치 않게 기기 금속 케이스에 닿으면 퓨즈를 흐르고 날려 버릴 수있는 중요한 “지구”전류가 필요하므로 위험한 상황이 드러나기 때문에이 작업을 수행합니다.

그러나 두 개의 전선 만 있으면 생방송과 중립이 문제를 교환하면 그렇지 않을 것입니다 자체 재검토하고 장비의 경우와 접촉하는 사람에게는 매우 위험합니다. 장비는 작동하는 것처럼 보이지만 케이스의 노출 된 금속 부분이 라이브 잠재력에 있기 때문에 매우 위험합니다.

세 번째 와이어 (특히 접지 와이어)를 사용하면 플러그에 배선이 엉망이되어 살아있는 경우 중립적 인 경우 세 번째 지구 와이어는 여전히 케이스의 노출 된 금속 부분에 연결되어 안전 문제가 없습니다. 모든 경우 장비는 여전히 올바르게 작동하지만 여전히 안전합니다.

중립과 지구가 실수로 교환 된 경우 노출 된 금속 부품에 잘못 연결된 중립선이 여전히 노출 된 금속 부품 및 안전성이 보존 될 수 있기 때문에 실제 안전 문제는 없습니다.

살아 있고 지구가 엉망이된다면, 중립과 살아있는 곳과 연결된 중립과 지구로 작동 할 수 없기 때문에 이것은 자체 드러나는 결함입니다. 좋지는 않지만 자체 재사용이며 비교적 안전합니다. 물론 RCD (Rederal Current Devices)와 같은 현대식 기즈모는 라이브에 부적절하게 연결된 노출 된 금속 부품이 RCD를 여행 할 것입니다.

가장 먼저 안전에 관한 것입니다.

중성 와이어의 중요성

이 기사에서는 중성선이 무엇인지, 전기 설치에서의 중요성에 대해 논의합시다. 우리가 집의 전기 설치를 보면, 우리는 일반적으로 두 개의 코어 케이블 코어가 있습니다- 하나는 위상용이고 다른 하나는 중립을 위해. 위상 케이블, 하중 및 중립 케이블 사이의 현재 흐름.

또한 안전을 위해, 현재 흐름이 흐르지 않아야하는지지면이라고하는 세 번째 케이블이 설치되어 있지만 위상 케이블이 손상되어 섀시와 접촉하여 사람들을 통과하지 않는 경우 안전한 경로입니다.

중성 와이어는 전류가 반환을 허용하고 단일 상 회로를 통해 순환하는 전류의 리턴 도체 역할을하는 것입니다. 예 : 전구가 위상에만 연결된 경우 전자가 순환 할 수 있도록 중립이 없으므로 작동 할 수 없습니다.

전기 시스템에서, “중립선” 제조 사양이 아닌 기능입니다.

중립이라는 용어는 하나 이상의 단계를 갖는 교대 전압 분포 시스템의 일부로 사용된다는 사실과 관련이 있습니다. 이 경우 하나의 케이블에는 고정 전압 (제로)이 있으며 두 번째 케이블에는이 케이블에 관한 가변 전압 (또는 위상)이 있습니다.

예를 들어, 50Hz에서 220 볼트 또는 60Hz에서 110 볼트. 3 상 분포에서 중립 및 3 상 케이블이 사용되거나 중립이없는 3 상 케이블 만 사용됩니다.

설치의 중립을 지상에 연결하는 것이 맞습니까??

발전 회사의 공급량이 낮 으면 일반적으로 3 단계와 중립이 있으며 중립은 회사가 배포해야하며 접지해야합니다. 2 차 측면의 변압기의 중립은 사람과 장비의 안전을 위해 접지됩니다.

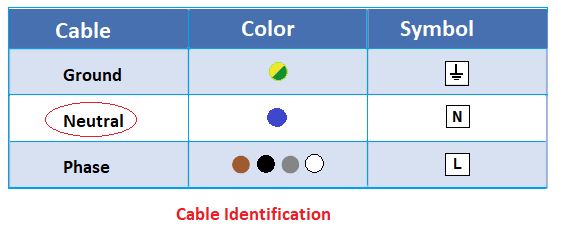

그러나 일단 우리가 실내 설치에 있으면 중립에서 독립적 인 접지가 있어야합니다. 따라서 케이블의 색상은입니다 단계의 갈색, 검은 색 및 회색, 중립을위한 푸른 색, 그리고 녹색 노란색 ~을 위한 전기 설치에 접지. 이것은 거의 모든 저전압 설치가 이루어지는 방식입니다. 그러므로 원칙적으로 우리 집을 설치할 때 중립과 지구를 혼동하는 것은 옳지 않습니다.

가정 전기 시스템의 뜨거운 와이어가 우리가 그것을 만지면 우리에게 충격을주는 이유는 무엇입니까?’티?

중성 와이어는 지구의 잠재력, 즉, 제로 잠재력. 지상에 서있을 때 사람이 가질 수있는 것과 동일한 제로 잠재력. 따라서 중립과 사람의 전위차도 0이므로 중립에서 인체로의 전류 흐름이 없으므로 사람은 감전되지 않습니다.

그러나 전력 분배 회사는 지구와 효과적으로 연결되어 있어야합니다. 매우 건조한 곳에서는 중립과 지구의 전위차가 종종 10 ~ 20V AC를 초과하여 중립선을 만지는 것이 위험합니다. 그러므로, 중립과 지구 사이에 전압이 가장 적기 위해서는 지구 저항이 가능한 최소이어야합니다.

중성 와이어가 필요한 이유는 무엇입니까??

전자가 전자가 한 지점에서 다른 지점으로 이동할 때만 생성되기 때문에 전력 전송을 위해 두 개의 도체가 필요합니다. 중성 도체는 전자의 움직임을위한 반환 경로를 제공하므로 전류가 부하를 통과하는 전류가 흐릅니다.

3 상 전기 시스템에서 중립 전류는 3 라인 전류의 벡터 합입니다. 전력 시스템이 균형을 이루면 120 전기 정도의 파동의 대칭과 완벽하게 균형 잡힌 3 상 선형 하중이있는 중립 전류는 0과 같습니다. 그러나 부하가 불균형이라면 중성선은 불균형 전류를 전달합니다.

중성 와이어와지면 와이어의 차이

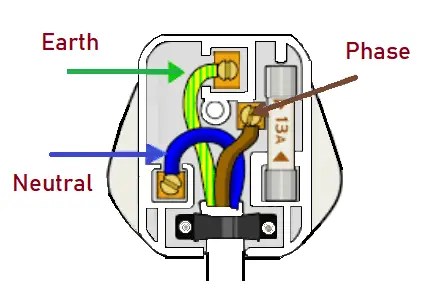

International Electric Code (IEC)에 따라지면이 보호 지구 (PE), 중립은 n입니다.

중립선

중립은 다른 단계 사이의 중립 지점입니다. 전압은 위상 사이의 전압보다 상당하고 중립. 중성선은 위상 회로 사이의 전류를 하중을 통해 중립으로 전달합니다.

접지선

접지선은 전기 회로의 일부가 아닙니다. 전기 결함의 경우 장비 및 사용자를 보호하는 역할을합니다. 접지선은 전류를 변압기로 반환하여 노출 된 금속 물체의 잠재적 차이를 제거합니다. 잘 연결된지면은 누출을 감지 할 때 차등 보호 계전기 또는 지구 오류 릴레이를 트립으로 가져 와서 사고를 방지합니다.

전기 설치에 중립을 접지 해야하는 이유?

중립 지점은 안전상의 이유로 지구되어 있습니다. 중립은 인간과 장비에 안전을 제공합니다. 단열 실패의 경우 불균형 전류 흐름과 중립 도체는이 불균형 전류를 전달합니다. 중성선의 전류를 감지하는 보호 장치는 회로 차단기를 트립하고 결함이있는 섹션을 분리합니다.

또한 위상과 접지 사이의 전압이 위상과 중성 사이의 전압을 보장합니다 (명백하지만 그렇지는 않지만). 중립이 접지되지 않으면 결함이있는 변압기 또는 번개로 인한 고전압으로 인해 위상과 접지 사이의 전압이 높아질 수 있으며 고전압이 유도되어 절연 실패가 발생할 수 있습니다.

일부 설치에서는 부동 중립이 사용되어 누출이 발생하기 전에 단열재를 감지 할 수 있습니다.

중성 와이어의 중요성

• 중립 지점에 연결된 케이블은 위상 도체를 통한 전류를 허용하는 전위차를 만듭니다. 중성 와이어가 제로 전위이기 때문에 전류의 흐름은 위상 도체에서 설정됩니다. 중성 와이어의 주요 기능은 단일 상 하중에 대한 위상 전류 경로를 제공하는 것입니다. 그리고 중성 도체는 3 상 4 와이어 시스템에서 불균형 위상 전류를 전달합니다.
• 전기 에너지의 전송을 위해서는 전압 차이가 있어야합니다. 전압 차이가있는 경우에만 전류가 두 도체로 흐를 수 있습니다. 상과 중립의 전위차는 전자의 전위에서 더 높은 잠재력으로의 움직임을 유발합니다. 결과적으로 전원에서 전원에서 하중으로의 전류 흐름과 현재 중립선을 통해 소스로 돌아갑니다. 따라서 위상 케이블과 중립 케이블 사이의 전압 차이는 전류의 흐름을 유발합니다.
• 중성 와이어는 전류가 돌아와서 반환 도체. 따라서 중성 와이어가 없으면 전류는 경로를 완성하지 못합니다.

중립선의 중요성은 전기 설치에서 가장 중요하며 시스템 설계 중에 중립 와이어 크기 선택 및 기타 요인을 관리해야합니다.

• 3 상 유도 모터가 중립이 필요하지 않은 이유?
• 저항 및 리액턴스 접지
• 고전압 직류 변속기 | HVDC 전송
• 델타가 아닌 별에 발전기가 연결된 이유?
• 유도 모터에서 슬립의 중요성은 무엇입니까?

중성 와이어가 전류를 운반합니까?? (답변)

이 광고를보고하십시오

전기 회로의 중성 와이어는 종종 “죽은” 전류가없는 와이어. 그러나 이것이 반드시 그런 것은 아닙니다. 중성선은 특정 상황에서 전류를 전달할 수 있습니다. 따라서 질문에 대한 답은 특정 상황과 전기 시스템의 설계에 따라 예와 아니오입니다. 이 기사에서는 중성 와이어의 역할이 현재 전류를 운반하는 시점에 대한 설명과 함께 논의 될 것입니다. 중립 와이어를 올바르게 크기가 크기로 조정하는 것의 중요성도 낙담합니다.

중성선은 충전을 수행합니다?

실제로 중성 와이어는 충전을 수행합니다. 핫 와이어 전류가 반환하는 경로 역할을합니다. 폐쇄 회로에서 전류가 움직이는 속도로 인해 중립과 핫 와이어가 모두 충전됩니다. 그것’중성 와이어가 접지선에 연결되어 있음을 알 수 있습니다. 이로 인해 중립선을 만지는 것은 위험 할 수 있습니다. 그래서, 당신은 중성 와이어에서 충격을받을 수 있습니까?? 예, 당신은 확실히 할 수 있습니다. 회로가 작동하려면 접지선을 올바르게 설치해야합니다. 중성 와이어가 핫 및 접지 전선에 어떻게 연결되는지에 있어서는 엄격한 규정이 있습니다. 그것’지상 루프라고 부르는 것. 그들은 있지만 ‘중립적’ 와이어, 저항력이 있으며 충분한 신경 와이어는 충격을 유발할 수있는 전압을 개발할 수 있습니다. 이 분야에 오류가 있으면 사람들을 위험에 빠뜨릴 수 있습니다’s는 살아. 최선의 행동 과정은 중성선이 회로에서 어떻게 기능하는지 검사하고 전류가 소스에 대한 명확한 경로를 갖도록하는 것입니다.

중성 와이어는 단일 상으로 전류를 전달합니까??

안에 단상 시스템, 중성선은 전류를 운반합니다. 핫 와이어와 동일한 전류를 가지고 있어야합니다. 대조적으로, 3 상 설정을 사용하는 경우, 전류는 3 단계 사이의 균형을 유지하여 중성선이 필요하지 않습니다. 중성 와이어가 제대로 연결되지 않은 경우 현재 흐르는 방식에 직접적인 영향을 줄 수 있습니다. 중성 와이어를 기억하십시오’S 목적은 회로 내 전류에 대한 자연적인 반환 경로를 제공하는 것입니다. 리턴 경로가없는 경우 회로가 제대로 작동하지 않습니다. 다중 상 디자인이 전류의 균형을 유지하기 때문에 3 상 설정에서 중성 도체가 필요하지 않습니다. 중성 와이어를 확인하기 위해 라이브 와이어를 테스트하는 방법을 알아야합니다. 너무 찾아 최고의 비접촉 전압 테스터, 구매하기 전에 적절한 리뷰를 확인해야합니다. 그리고 브랜드가 아닌 제품보다 평판이 좋은 브랜드에서 제품을 구매하는 것이 항상 좋습니다.

전류는 중립선을 통과하는 곳은 어디입니까??

중성 전류는 접지로 향합니다. 이것은 회로 내의 전압 기준점과 현재 반환 경로입니다. 이러한 와이어는 상호 연결되어 있으므로 전류는 중성선에서 접지 와이어로 흐릅니다. 그만큼 “회로” 이런 식으로 완료됩니다. 중립 전류에지면으로가는 경로가 없다고 가정합니다. 이 경우 무슨 일이 일어나는지? 중성 와이어를 통한 전류가 흐릅니다? 중성 전류는 중성선을 통해 흐르기 때문에 여전히 출구의 사용이 필요합니다. 불행히도 이것은 전기 회로가 인간에게 매우 위험합니다. 중성 와이어와의 접촉은 충격을 줄 수 있습니다. 이것이 바로 와이어가 필요한 이유입니다. 또한 전기 발생의 상류 및 하류에 대해 올바르게 알아야합니다.

중립 와이어를 올바르게 크기가 크기가 높고 설치하는 것의 중요성

• 먼저, 중성선은 회로의 전기 전기 하중을 전달할 수 있어야합니다. 중성 와이어의 크기가 제대로 크지 않으면 과부하가 걸려 과열되어 잠재적으로 화재가 발생할 수 있습니다.
• 둘째, 중성 와이어는 올바르게 연결되고 접지되어야합니다. 중성 와이어가 제대로 접지되지 않으면 안전 위험이 생기고 전기 충격 또는 화재의 위험을 증가시킬 수 있습니다.
• 셋째, 중립 와이어는 현지 건축법 및 전기 규정에 따라 설치해야합니다. 전기 시스템과이를 사용하는 사람들의 안전을 보장하기 위해 이러한 코드 및 규정이 마련되어 있습니다.

전기 시스템을 설치하거나 수정할 때 자격을 갖춘 전기 기술자 또는 엔지니어와 상담하여 중성 와이어의 크기가 적절하고 설치되어 있는지 확인하는 것이 중요합니다.

중립의 전류 흐름?

요약

라이브 와이어는 전체 하중 전류를 전달하는 반면, 중성 와이어는 라이브 와이어에 흐르는 전류의 차이와 중성 와이어를 통해 다시 흐르는 전류의 차이를 전달합니다.

결론적으로, 중성선은로드에서 소스로의 전류 흐름을 허용합니다. 전기 시스템의 안전하고 효율적인 작동을 보장하기 위해 중성선을 올바르게 설치하는 것이 중요합니다.

이 광고를보고하십시오

Wiringsolver의 편집장.com
그는 대부분 전기에 대한 그의 요령으로 유명합니다. 그의 대부분의 작품에서 명확하게 볼 수 있듯이. 그것에 대한 그의 배경은 또한 다른 기술적 측면으로 모험을 할 수있게 해줍니다. 그는이 블로그에서 처음부터 여기에 글을 쓰고 있으며 그의 놀라운 글을 좋아합니다. Facebook • 트위터

중립적 인 전류는 단일 단계로 전류를 수행합니다

안녕…

Electriciansjournal에 오신 것을 환영합니다.com. 제 이름은 Electrician의 창립자 인 Jim Bernth입니다’S 저널. 나’VE는 36 년 동안 전기 엔지니어였으며 전기 산업의 다른 사람들에게 혜택을 줄 수있는 주제에 대한 압축 기술 기사를 작성하는 것을 정말로 좋아합니다. 저의 목표는 전기 기술자뿐만 아니라 전기 기술자에게 가장 중요한 잠재적 인 복잡한 주제를 요약하고 압축하는 것입니다 “테이크 아웃” 형식 및 응용 프로그램 별 통찰력과 경험을 공유하십시오. 게시 된 모든 주제는 모든 수준에서 전기 산업의 대부분의 사람들에게 중요 할 것입니다. 각 게시물은 평균 독자를 읽어야합니다. 게시 된 주제의 수는 매일 증가하고 있습니다. 질문이 있거나 특정 주제에 관심이 있고 게시 된 것을보고 싶다면 모든 문의를 다음과 같이 보내십시오. [email protected].

즐기고 자주 방문하십시오!

참고 : 저자 인 James Bernth는 여기에 발견 된 정보의 오해 또는 부정확성에 대한 책임이 없습니다. 이 사이트에 게시 된 모든 정보는 개인 및 전문적 강화의 단독 목적이며 유일한 자원이 아닙니다. 모든 중요한 정보는 적용되기 전에 유효성을 확인하기 위해 여러 자원으로 철저히 조사해야합니다.

12 월 7 일 중립 전류 이해

소개

중립 전류는 아마도 전기장에서 가장 오해되고 간과 된 주제 중 하나 일 것입니다. 중립 전류가 전기 시스템의 안전성과 신뢰성에 어떤 영향을 미치는지 잘 이해하면 AC 또는 DC 회로 설계를 보는 방식을 크게 변화시킬 것입니다. 그러나이 게시물에서 우리는 AC 회로 중립에 특별히 적용되는 개념에 중점을두고 있습니다.

“중립 전류” 방식

균형 잡힌 단상 또는 3 상 시스템에서 계산 된 중성 전류는 항상 = Zero입니다. 두 경우 모두 중립 전류가 0이 아닌 값인 경우 시스템이 너무 길어집니다 “균형이 잡힌.” 전기 설치의 안전성과 신뢰성을 보장하기 위해 중성 전류를 밀접하게 고려해야합니다. 아래 공식은 단상 및 3 상 시스템에서 중성 전류를 계산하기위한 것이며 메모리에 최선을 다해야합니다.

단일 위상 : (참고 : 항상 더 큰 전류에서 작은 전류를 잠시하여 결과는 항상 긍정적입니다.))

n 전류 = l1 전류 -L2 전류

3 상 :

3 상 중립 전류 공식을 쉽게 기억하기 위해 “어리 석고 눈길을 끄는 짧은 이야기.” 이것은 공식 자체뿐만 아니라 중립 전류가 어떻게 작동하는지 기억하기 쉽습니다. 여기있어:

“누군가가 쏟아졌습니다 위급 신호 바닥에 집. 하기 위해 제거하다 그것과 가지고 있습니다 N왼쪽으로, 그들은해야했다 예규 위로.”

설명: “누군가가 쏟아졌습니다 위급 신호 (좋다 “소스”) 바닥에 집 안에서 (정사각형 상징 아래). 하기 위해 제거하다 그것 (마이너스 “-” 서명 또는 차이점) 그리고 가지고 있습니다 N왼쪽 왼쪽 (N = 0), 그들은해야했다 예규 위로.” SOS는 “제곱의 합” 각 위상 전류에 대해. SOP는 “제품의 합” 각 위상 전류에 대해.

중립 전류 계산 :

예 1: 단일 위상 120/240vac 변압기 2 차 권선은 공유 중립으로 두 개의 별도 하중으로 연결됩니다. 로드 1 = 20A. 로드 2 = 15 암페어. 중성 전류를 계산합니다.

해결책 1: 변압기 2 차의 L1 및 L2 연결은 극성 반대입니다 (위상에서 180도). 따라서 L1과 L2를 통한 두 개의 반대 전류는 반대 반 사이클의 동일한 중성 도체를 통해 소스로 빼고 돌아갑니다. 따라서 L1과 L2 전류의 차이는 다음과 같습니다

L1 -L2 = N (중립 전류)

20A -15AP = 중성 전류 5A

여기에는 매우 흥미로운 개념이 있습니다… L1과 L2 전류는 위상이 180도이므로 절반 사이클마다 빼기. 그러나 중성 전류는 전반 반주기 동안 L1과 함께 및 후반 반주기 동안 L2 위상으로 위상입니다. 이것은 공유 중립을 통해 전류가 한 번에 한 방향으로 흐를 수있게합니다.

메모: 공유 중립을 사용할 때 잠재적 인 안전 위험이 있습니다 “멀티 와이어 브랜치 회로의 위험” 이 사이트에서. 공유 중립을 사용하여 회로의 안전성과 신뢰성을 보장하기 위해주의를 기울여야합니다. 전력 중에 중립을 열면 라인 전압 레그 사이에 전압 분배기가 발생할 수 있으며 기기 또는 장비 부하의 전압 등급을 초과하여 손상 또는 화재가 발생할 수 있습니다. 또한 두 개의 단일 상 하중을 연결합니다 “버스처럼” (나.이자형. L1 및 L1 또는 L2 및 L2) 중립을 공유하는 동안 중성 전류는 차감 대신에 추가되며 잠재적으로 중성 도체의 ampacity를 초과 할 수 있습니다.

일반적으로 안전 고려 사항으로 인해 가능할 때마다 공유 중립을 사용하지 않습니다.

예 2: 단일 위상 120/240VAC, 2 극 회로 차단기는 공유 중립이있는 2 개의 동일한 120VAC Singe-CHASE 유도 모터로 연결됩니다. 각 모터의 전체 부하 전류는 7입니다.5 암페어와 두 개의 별도 동일한 팬을 운전하고 있습니다. 중성 전류를 계산합니다.

해결책 2: 응용 프로그램은 L1 버스가 모터 #1에 연결되어 있고 L2 버스는 모터 #2에 연결되며 2 개의 하중 전류가 단계에서 180도에 연결되어 있는지 보장하는 2 극 회로 차단기를 사용한다는 점에 유의해야합니다. 두 하중이 동일하기 때문에 전류는 (모든 실제 목적을 위해) 동일합니다. 따라서 중성 전류는 다음과 같습니다

L1 -L2 = N (중립 전류)

7.5 암페어 -7.5 암페어 = 중성 전류의 앰프

그러므로 이것은 a입니다 “균형이 잡힌” 단상 시스템.

메모:이 두 팬 모터 핫 와이어 중 하나가 다른 회로로 이동하고 같은 버스에서 두 핫스와 연결된 경우.이자형. L1 및 L1 또는 L2 및 L2), 전류는 취소되지 않지만 중성 도체를 추가하고 과부하 할 수 있습니다. 특히 팬이 방해 받거나 팬 모터가 더럽고 AMP 드로우가 증가한 경우.

예 3: 480VAC, 3 상 소스는 공유 중립이있는 3 개의 동일한 277VAC 단일 상 조명 회로에 연결되어 있습니다. 조명기구의 거리가 동일하다고 가정하면 중립 전류는 무엇입니까??

해결책 3: 3 상 패널을 다루고 있기 때문에 동일한 조명기구 3 개 모두 동시에 균형 잡힌 부하를 달성하고 모든 중립 전류를 순 제로 앰프로 취소하기 위해 3 개의 반대 전원 버스에 동시에 연결되어야합니다. 그러나 이는 여러 단일 상 조명기구의 시나리오가 아닙니다. 또한, 고정물 AMP 드로우는 제공되지 않습니다. 따라서 중성 전류는 계산할 수 없습니다. 중립을 공유하는 동안 단일 위상 하중이 일반적인 버스에 연결되면, 그 중성 전류는 취소 대신 추가 될 것이며 잠재적으로 중성 도체의 앰프를 초과 할 수 있습니다.

예 4: 208Y/120VAC, 3 상 소스는 작은 조명 패널에 연결되어 있으며 4 개의 동일한 120VAC 단일 위상 형광 조명 회로에 전원을 공급합니다. 각 회로의 하중은 다음과 같습니다. 회로 #1 (위상 L1) = 5A. 회로 #2 (위상 L1) = 4.25A. 회로 #3 (위상 L2) = 7.5a. 회로 #4 (위상 L3) = 10a. 4 개의 회로의 모든 전선에는 공유 중립이있는 12awg thhw 와이어가 있습니다. 중성 전류를 계산합니다.

해결책 4: 3 단계 각각의 총 전류를 계산하여 시작. L1 전류 = 9.25A, L2 전류 = 7.5a 및 L3 전류 = 10a. 각 위상 전류를 아래의 중성 전류 공식으로 대체함으로써 중성 전류는 2입니다.22 암페어. 이 작은 불균형은 완벽하게 허용되며 75 도의 12AWG 와이어의 Ampacity 내에서 잘. 그러나 다시, 여기에는 동일한 두 가지 위험이 존재합니다. 전력 중에 반대 단계가있는 회로의 중성 도체가 들어 올려지면, 상대 단계 사이의 208VAC 라인 전압은 내부 저항에 따라 두 비품을 나눕니다. 이로 인해 밸러스트가 손상되어 화재가 발생할 수 있습니다. 또한 중립을 공유하는 동안 회로 중 하나가 공통 버스로 이동하는 경우, 중립 전류는 취소 대신 추가됩니다.

위의 이유로, 나는 가능할 때마다 공유 중립을 사용하는 것을 개인적으로 피합니다. 중립이 전원을 앓고있는 동안 중립이 들어 올리지 않고 중립이 공유되는 모든 일반적인 단일 상 회로가 반대 단계에 남아있는 경우에만 안전하기 때문입니다. 나는 그들을 생각한다’위험하고 화재의 위험, 개인 상해 및 재산 피해는 별도의 중립을 달리지 않아 구리를 절약 할 가치가 없습니다. 많은 전기 계약자는 공유 중립을 사용하여 모서리를 자르고 배선으로 돈을 절약합니다. 나는 그 연습을지지하지 않는다. 그러나 그런 이유로 만 공유 중립은 피할 수 없습니다. 우리는 항상 그들을 만나게 될 것입니다. 공유 중립이 사람이나 민감한 장비에 잠재적 인 위험을 제시 할 수 있는지 확인하기 위해 각 응용 프로그램에서 신중한 고려를 받아야합니다. 공유 중립을 사용해야하는 경우, 화재 위험의 가능성을 방지하기 위해 항상 중립 전류를 계산해야합니다. 또한, 살아있는 중립이 연결이 끊어 질 때 잠재적 위험을 방지하기 위해 항상 필요한 예방 조치 (예 : 공유 연결에서 피그 테일 사용)를 취해야합니다. 무엇보다도, 공유 중립이있는 회로는 항상 명확하고 내구성있게 표시되고 와이어 타이로 묶여있어 모든 전기 직원에게 회로가 중립을 공유하고 있음을 나타냅니다. 이것은 전기 기술자에서 전기 엔지니어에 이르기까지 전기 공동체의 교육이 필요합니다. 자격을 갖추고 철저하게 훈련 된 인원 만 공유 중립과 함께 회로 작업을해야합니다.

나는 당신을 바랍니다’VE는이 게시물을 즐기고 유용하다는 것을 알았습니다. 기본 전기 개념을 메모리에 커밋하고 기술 세트를 키우기 위해이 자료를 여러 번 읽는 것이 좋습니다. 자유롭게 방문 하여이 소중한 자원을 다른 사람들과 공유하십시오. ��
